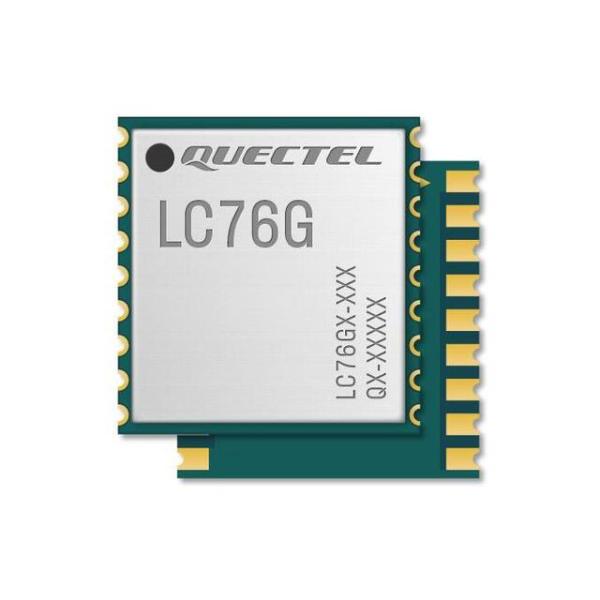

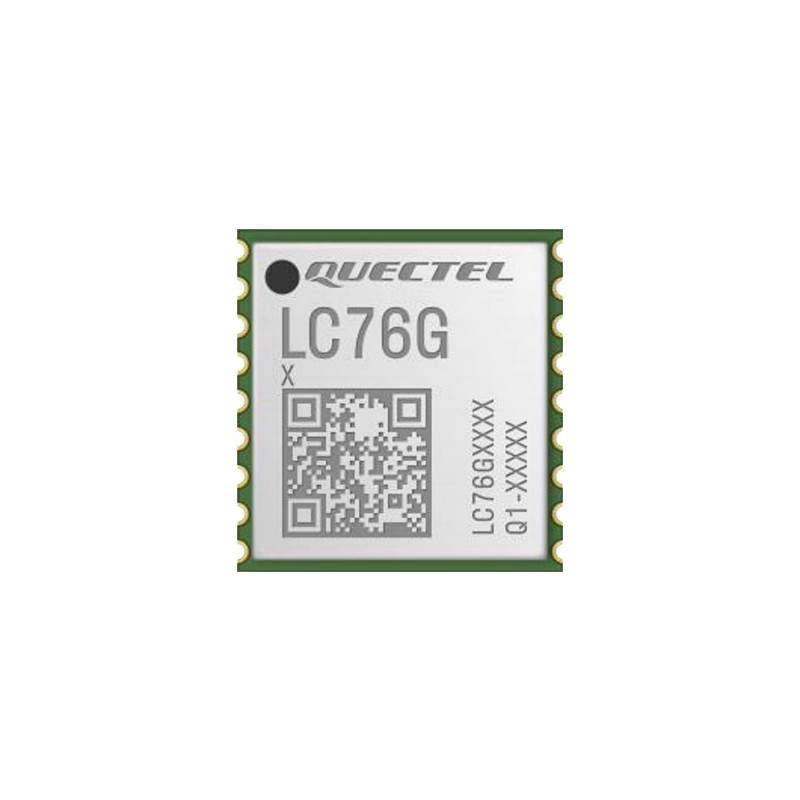

Multiple Satellite System Navigation Modules Supporting GPS Beidou Positioning And GNSS LC76G
基于最新的增强型芯片组, Quectel LC76G 系列GNSS模块支持同时接收GPS,
GLONASS,Galileo,BDS和QZSS.LC76G系列设计兼容Quectel L76模块,允许
顺利迁移.
与单星座接收机相比,通过启用多个GNSS星座,LC76G系列增加了
可见卫星的数量,减少了首次定位时间,并提高了定位精度,特别是在
穿越密集的城市峡谷时.
集成的LNA提供高灵敏度,促进高精度定位,快速信号跟踪和
获取,并在具有挑战性的环境中实现出色的模块性能.
通过结合EASY(嵌入式辅助系统),一种先进的自种子AGNSS功能与ALP*(低功耗GNSS)
模式,LC76G系列实现了高性能和低功耗,并满足工业标准.
EASY技术允许模块使用存储在内部RAM中的历书数据
(持续时间最长可达3天)自动计算和预测轨道.结果,LC76G系列能够快速获得位置固定,
即使在较低的信号水平和低功耗下.此外,通过ALP*技术,LC76G系列可以
根据环境和运动条件自适应调整开/关时间,以在
定位精度和功耗之间实现平衡.
基于其增强的性能,LC76G系列非常适合消费和工业应用.极低的
功耗使其成为对电力敏感的应用(如通行标签,紧急
信标和电池供电的集装箱,托盘或动物追踪器)的首选解决方案.
主要特点
多GNSS引擎,支持GPS,GLONASS,Galileo,BDS和
QZSS,确保在任何环境下快速准确定位
足迹
行业
兼容L76模块的灵敏度:跟踪时-166 dBm,捕获时-147 dBm
集成LNA提高灵敏度
嵌入式多
抗干扰音主动干扰取消器
支持的接口:UART和I2C
GNSS模块 LC76G(AB) LC76G(PA) LC76G(PB)
尺寸 10.1 毫米 ×9.7 毫米 ×2.4 毫米 10.1 毫米 ×9.7 毫米 ×2.4 毫米 10.1 毫米 ×9.7 毫米 ×2.4 毫米
重量 约 0.5 克 约 0.5 克 约 0.5 克
温度范围
工作温度-40 °C 到 +85 °C -40 °C 到 +85 °C -40 °C 到 +85 °C
储存温度-40 °C 到 +90 °C -40 °C 到 +90 °C -40 °C 到 +90 °C
GNSS 特性
支持的频段
GPS: L1 C/A
GLONASS: L1
Galileo: E1
BDS: B1I;B1C
QZSS: L1 C/A
GPS: L1 C/A
GLONASS: L1
Galileo: E1
BDS: B1I;B1C
QZSS: L1 C/A
GPS: L1 C/A
GLONASS: L1
Galileo: E1
BDS: B1I;B1C
QZSS: L1 C/A
默认星座 GPS + GLONASS + Galileo + BDS +
QZSS
GPS + GLONASS + Galileo + BDS +
QZSS
GPS + GLONASS + Galileo + BDS +
QZSS
跟踪数量
通道 47 47 47
同时支持的GNSS数量 4 + QZSS 4 + QZSS 4 + QZSS
SBAS WAAS, EGNOS, MSAS和GAGAN WAAS, EGNOS, MSAS和GAGAN
水平位置
精度①
自主:1.5米 自主:1.5米 自主:1.5米
速度精度② 无辅助:0.1米/秒 无辅助:0.1米/秒 无辅助:0.1米/秒
加速度精度② 无辅助:0.1米/秒² 无辅助:0.1米/秒² 无辅助:0.1米/秒²
1PPS信号精度
(RMS)②
30纳秒 30纳秒 30纳秒
TTFF (withEASY)③
冷启动:15秒
温启动:2秒
热启动:1秒
冷启动:15秒
温启动:2秒
热启动:1秒
冷启动:15秒
温启动:2秒
热启动:1秒
TTFF (with EPO)③ 冷启动:5秒 冷启动:5秒 冷启动:5秒
TTFF (without AGNSS)②
冷启动:28秒
温启动:25秒
热启动:1秒
冷启动:28秒
温启动:25秒
热启动:1秒
冷启动:28秒
温启动:25秒
热启动:1秒
灵敏度 (@ Default
星座)
捕获:-147 dBm
跟踪:-166 dBm
重新捕获:-159 dBm
获取:-147 dBm
跟踪:-166 dBm
重新获取:-159 dBm
获取:-147 dBm
跟踪:-166 dBm
重新获取:-159 dBm
动态性能②
最大高度:10000 米
最大速度:490 米/秒
最大加速度:4g
最大高度:10000 米
最大速度:490 米/秒
最大加速度:4g
最大高度:10000 米
最大速度:490 米/秒
最大加速度:4g
认证
欧洲监管:CE 欧洲监管:CE 欧洲监管:CE*
其他RoHS RoHS RoHS
接口
I2C 最高400 kbps 最高400 kbps 最高400 kbps
UART
可调:9600–921600 bps
默认:115200 bps
更新率:1 Hz(默认),
最高10 Hz
可调范围:9600–921600 bps
默认:115200 bps
更新率:1 Hz
可调范围:9600–921600 bps
默认:115200 bps
更新率:1 Hz
协议 NMEA 0183 V4.10 NMEA 0183 V4.10 NMEA 0183 V4.10
外部天线接口
天线类型 活动或被动 活动或被动 活动或被动
天线电源 外部或内部(通过VDD_RF) 外部或内部(通过VDD_RF) 外部或内部(通过VDD_RF)
电气特性
电源电压范围 2.55–3.6V,典型值3.3V 2.55–3.6V,典型值3.3V 1.75–1.98 V,典型值1.8 V
I/O 电压 同VCC 同VCC 同VCC
功耗
(@ 默认星座)②
正常工作:
36 mA (118.8 mW) @ 获取
36 mA (118.8 mW) @ 跟踪
节能模式:
13 μA(42.9 μW) @ 备份模式
正常工作:
10 mA (33 mW) @ 获取
10 mA (33 mW) @ 跟踪
节能模式:
5.5 mA (18.15 mW) @ ALP 模式
13 μA(42.9 μW) @ 备份模式
正常工作:
15 mA (27 mW) @ 获取
15 mA (27 mW) @ 跟踪
节能模式:
7.5 mA (13.5 mW) @ ALP 模式
13 μA(23.4 μW) @ 备份模式
功耗
(@ GPS + GLONASS)②
正常工作:
30 mA (99 mW) @ 跟踪
30 mA (99 mW) @ 跟踪
正常工作:
9 mA (29.7 mW) @ 获取
9 mA (29.7 mW) @ 跟踪
节能模式:
4.6 mA (15.18 mW) @ ALP 模式
正常工作:
14.5 mA (26.1 mW) @ 获取
14.5 mA (26.1 mW) @ 跟踪
节能模式:
6.5mA (11.7 mW) @ ALP 模式
注意:
1. LC76G (AB) 是标准版本模块,而 LC76G (PA) 是增强低功耗版本.
2. ①:CEP,50%,24小时静态,-130 dBm,超过6颗卫星.
3. ②:室温,所有卫星在 -130 dBm.
4. ③:开放天空,主动高精度GNSS天线.
5. *:开发中/进行中
